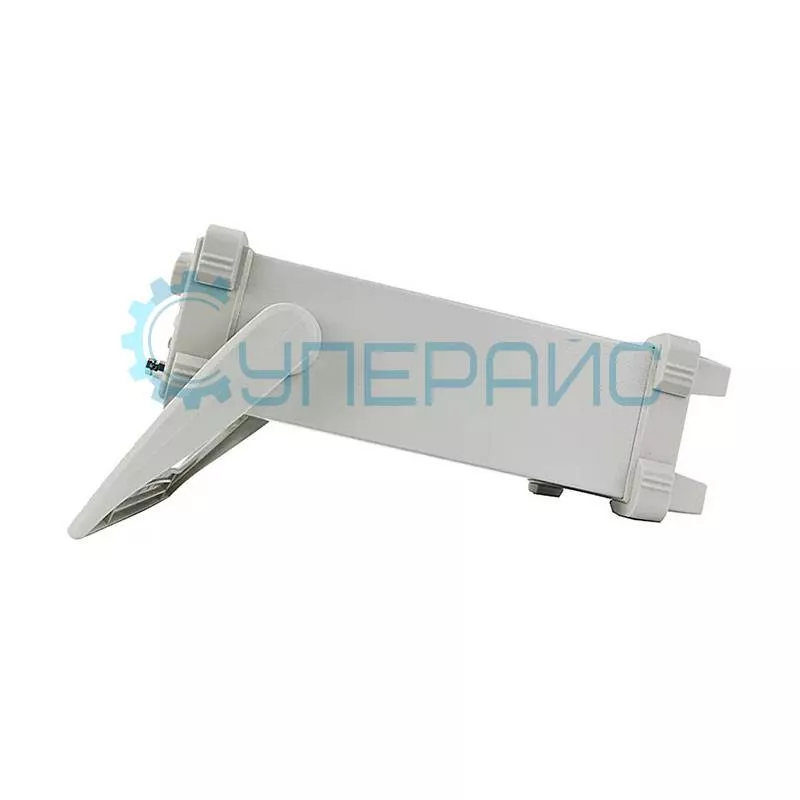

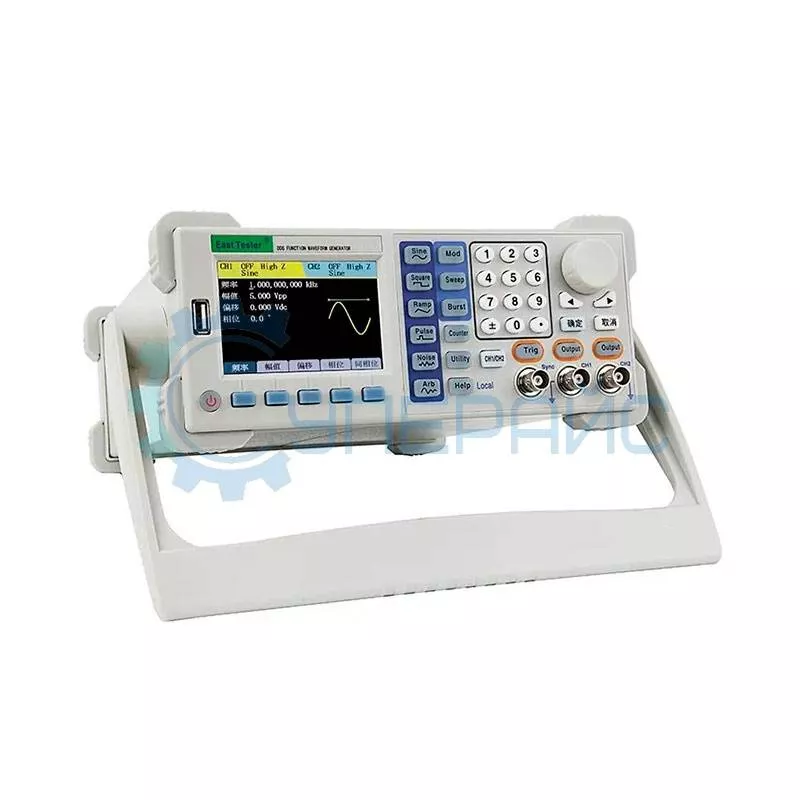

DDS генератор сигналов East Tester ET3360
0
48 255 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ East Tester ET3360
| Характеристики генератора сигналов | |||
| Количество каналов | 2 | ||
| Полоса пропускания | 60 МГц | ||
| Частота дискретизации | 160 МВыб/с | ||
| Диапазон частот | 1 мкГц - 60 МГц | ||
| Вертикальное разрешение | 12 бит | ||
| Глубина памяти | 16 Кб | ||
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, DC, произвольные | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 60 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 10 МГц | ||
| Импульсный сигнал | 1 мкГц - 10 МГц | ||
| Пилообразный сигнал | 1 мкГц - 2 МГц | ||
| Произвольный сигнал | 1 мкГц - 10 МГц | ||
| Шумовой сигнал | 1 мкГц - 7 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 5 ppm | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение | CH1: 0 - 1 МГц: -45 дБ 1 МГц - 10 МГц: -40 дБ 10 МГц - 20 МГц: -30 дБ 20 МГц - 40 МГц: -25 дБ 40 МГц - 70 МГц: -20 дБ CH2: 0 - 1 МГц: -45 дБ 1 МГц - 40 МГц: -40 дБ 40 МГц - 70 МГц: -35 дБ | ||
| Полное гармоническое искажение | < 0.2% (20 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | < 20 нс | ||
| Выброс | < 5% | ||
| Скважность | ≤ 100 кГц: 1% - 99% ≤ 5 МГц: 20% - 80% ≤ 10 МГц: 40% - 60% (разрешение 0,1%) | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 0,1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Частотный диапазон | 1 мкГц - 10 МГц | ||
| Период фронта | 20 нс - 1 нс | ||
| Выброс | < 5% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 10 МГц | ||
| Глубина памяти | 16 Кб в одноканальном режиме 4 Кб в двухканальном режиме | ||
| Минимальное время нарастания/спада | 20 нс | ||
| Выходной сигнал | |||
| Амплитуда | CH1: ≤ 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В CH2: ≤ 20 МГц: 1 мВ - 3 В | ||
| Разрешение | 1 мВ (3 бита) | ||
| Импеданс | 50 Ом | ||
| Защита от | короткого замыкания, автоматическое отключение при перегрузке | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC) | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 1 мс - 500 с | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная (кроме DC) | ||
| Начальная / конечная фаза | от 0°C до +360°C | ||
| Время цикла | 1 мкс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC) | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная | ||
| Частота | 2 мГц - 20 кГц | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная | ||
| Частота | 2 мГц - 20 кГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная | ||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Время отклика | развертка по частоте: < 10 мкс импульсная последовательность: < 500 нс | ||
| Частотомер | |||
| Входной уровень | TTL (100 мВ - 5 В) | ||
| Диапазон входной частоты | 1 Гц - 200 МГц | ||
| Разрешение по частоте | 6 бит/с | ||
| Общие характеристики | |||
| Дисплей | 3,5 дюйма TFT LCD, 480 х 320 | ||
| Интерфейс | USB, RS-232 | ||
| Питание | 220 В ± 10%, 45 - 65 Гц | ||
| Потребляемая мощность | < 40 Вт | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 90% | ||
| Габариты | 305 х 265 х 125 мм | ||
| Вес нетто | 2600 г | ||

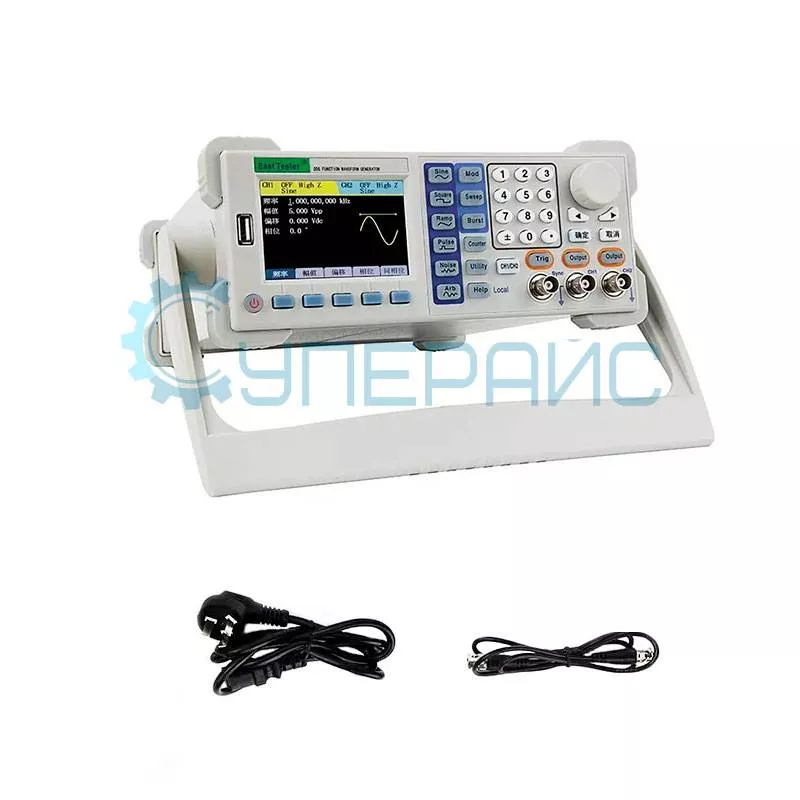

| Комплектация | генератор сигналов East Tester ET3360 - 1 шт | ||
| | кабель питания - 1 шт BNC кабель - 1 шт диск с ПО - 1 шт | ||
ET3360
Генератор ET3360 предназначен для формирования выходных электрических сигналов различной формы в частотном диапазоне от 1 мкГц до 60 МГц. Цифровая технология генерации DDS обеспечивает чистоту, стабильность и точность сигнальной последовательности на выходе.
Прибор имеет два независимых канала для генерирования. Вертикальное разрешение 12 бит позволяет достоверно и подробно воспроизводить самые разные сигналы с высоким уровнем детализации.
Для удобства управления и конфигурирования все кнопки сгруппированы по назначению. С помощью специального программного обеспечения можно выполнять все действия удаленно через компьютер.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
