Генератор сигналов произвольной формы Rigol DG1022Z
0
71 150 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Rigol DG1022Z
| Характеристики генератора сигналов | |
| Характеристики сигнала | |
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Форма сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, белый шум и произвольный сигнал (160 форм) |
| Глубина записи | 2 Мб (16 Мб опция) |
| Вертикальное разрешение | 14 бит |
| Синусоидальный | гармонические искажения: < -65 дБн (DC ~ 10 МГц) ; < -55 дБн (>10МГц ~ 25 МГц) общие гармонические искажения: < 0,075% (10-20 кГц, 0 дБм) |
| Прямоугольный | время нарастания/спада: < 10 нс (1 Вп-п) ассиметрия: 1% от периода + 5 нс выброс: < 5 % (100 кГц, 1 Вп-п) |
| Импульсный | длительность импульса: ≥ 16 нс (ограничена установленной частотой) время нарастания/спада: ≥ 10 нс (ограничена установленной частотой и длительностью импульса) выброс: < 5 % (1 Вп-п) |
| Пилообразный | нелинейность: < 1% (1 кГц, 1 Вп-п, 100% симметрия) |
| Специальная форма | максимальное количество точек участвующих в формировании сигнала: 8 ~ 2 М точек (16 М точек опция) время нарастания: < 5 нс (1 Вп-п) типичное способ редактирования: по точкам, сегментами, встроенное построение формы |
| Характеристики частоты | |
| Диапазоны частот | синусоидальный : 1 мкГц ~25 МГц прямоугольный: 1 мкГц ~ 25 МГц импульсный : 1 мкГц ~ 15 МГц пилообразный: 1 мкГц ~ 500 кГц гармоники: 1 мкГц ~ 10 МГц белый шум (Гаусс): полоса 25 МГц (-3дБ) сигнал произвольной формы: 1 мкГц ~ 10 МГц |
| Разрешение по частоте | 1 мкГц |
| Точность установки (18°C ~ 28°C) | ±1 ppm |
| Характеристики выхода: | |
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
| Неравномерность АЧХ | Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
| Единицы установки | Вп-п, Вскз, дБм |
| Разрешение | 0,1 мВпп или 4 бит |
| Импеданс | 50 Ом (типичное) |
| Защита выхода | от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Частотомер: | |
| Измеряемый параметр | частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения |
| Диапазон измерения частоты | 1 МГц ~ 200 МГц |
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) |
| Диапазон периода | 5 нс ~ 16 дней |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 ~ 1000000 или бесконечное |
| Общие характеристики | |
| Тип дисплея | жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
| Питание | 100~240 В АСскз，45~440 Гц, CATII |
| Интерфейс | USB устройство, USB хост , LAN |
| Потребляемая мощность | не более 40 Вт |
| Рабочая температура | 10°C...40°C |

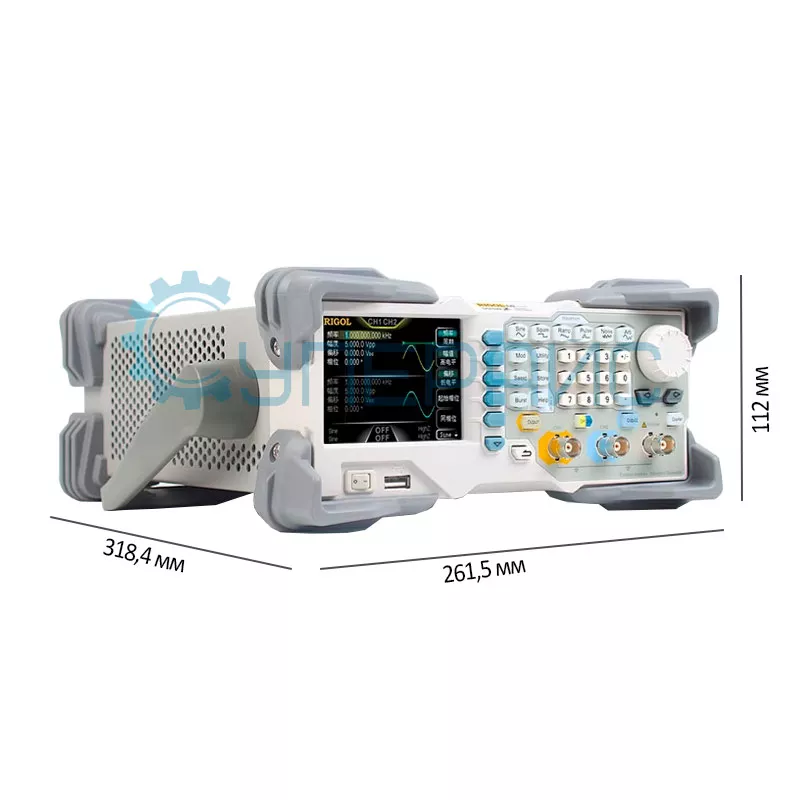

| Габариты изделия | 261,5 х 112 х 318,4 мм |
| Габариты упаковки | 440 х 340 х 225 мм |
| Вес нетто | 3,2 кг |
| Вес брутто | 4,7 кг |
| Комплектация | генератор сигналов RIGOL DG1022Z – 1 шт |
| генератор сигналов – 1 шт кабель USB – 1 шт сетевой кабель - 1 шт BNC кабель – 1 шт инструкция по эксплуатации – 1 шт | |
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Rigol DG1022Z 25 МГц - это универсальный многофункциональный генератор, объединяющий в себе множество функций, в том числе: генератор произвольных сигналов, генератор импульсов, генератор гармоник, аналоговый/цифровой модулятор и счетчик. Генератор DG1022Z дополняет обширный набор многофункциональных испытательных и измерительных приборов RIGOL. Благодаря инновационной технологии SiFi от Rigol, DG1022Z идеально подходит для низкочастотных испытаний, требующих высокой точности сигнала и произвольной длины волны. Будучи многофункциональным и высокопроизводительным он станет ценным приобретением в области образования, исследований и разработок, производства и тестирования.
Обзорная таблица генераторов высоких частот Rigol
| Характеристики | DG1062Z | DG1022Z | DG1032Z |
| Диапазон частот | 1 мкГц - 60 МГц | 1 мкГц - 25 МГц | 1 мкГц - 30 МГц |
| Частота дискретизации на канал | 200 | ||
| Минимальная частота, Гц | 0.000001 | ||
| Вид | Настольный (стационарный) | ||
| Количество каналов | 2 | ||
| Амплитуда, Vp-p | < 10 | ||
| Вертикальное разрешение (по амплитуде) | 14 бит | ||
| Виды модуляции | PSK (ФМн)/ ШИМ/ АМ/ ЧМ/ ФМ | ||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | ||
| Диагональ встроенного дисплея (размер), дюйм | 3,5 | ||
| Точность, % | 0.0001 | ||
| Интерфейс передачи данных | USB/ LAN | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
