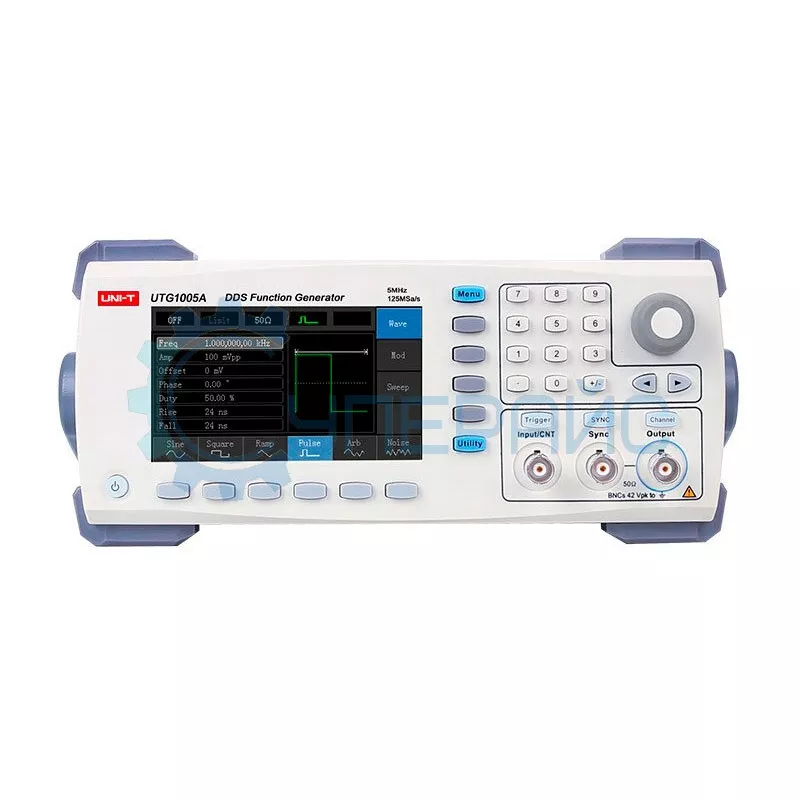

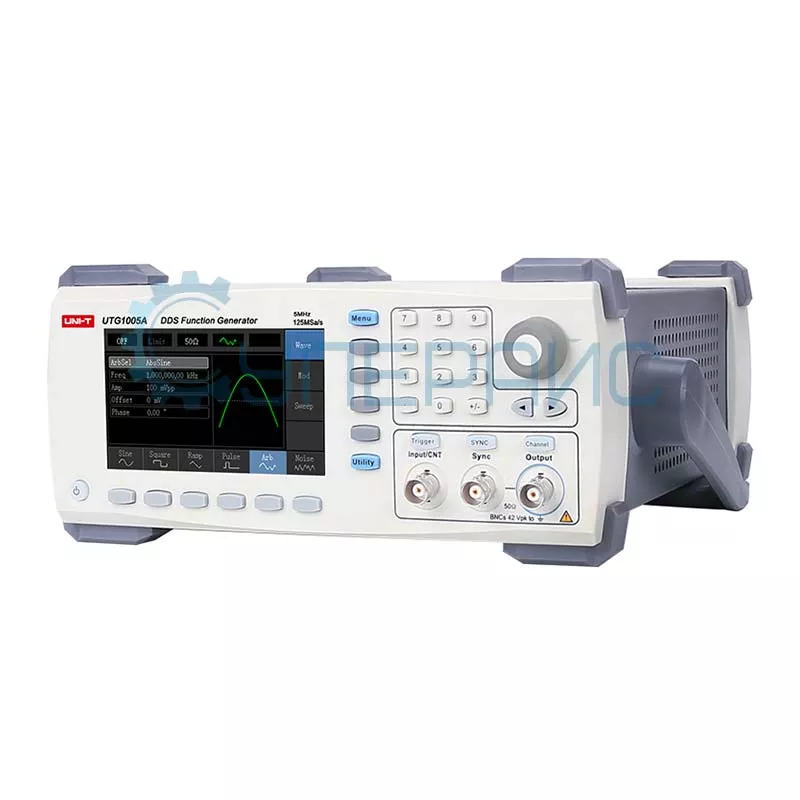

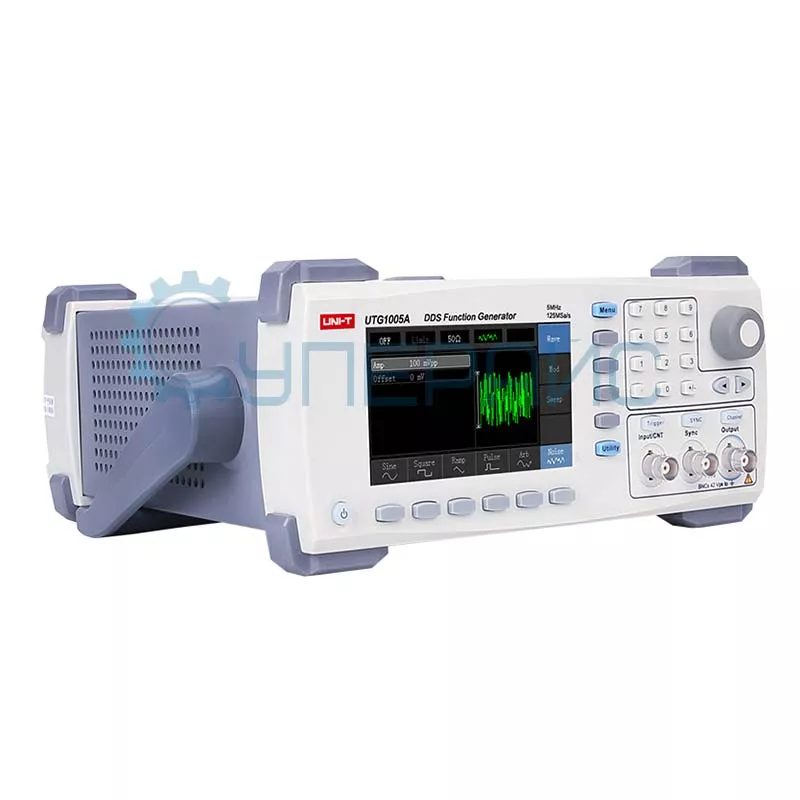

Генератор сигналов произвольной формы UNI-T UTG1005A
ВНИМАНИЕ! Производство генератора сигналов произвольной формы UNI-T UTG1005A ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов UNI-T UTG9002C-II
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG1005A
Характеристики генератора сигналов | |
Количество каналов | 1 |
Максимальная полоса пропускания | 5 МГц |
Частота дискретизации | 125 Мвыб/сек |
Вертикальное разрешение | 14 бит |
Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, 16 типов произвольной формы |
Режим свипирования | линейный / логарифмический, внешний |
Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
Характеристики выхода | |
Выходной импеданс | 500 Ом (высокий импеданс) |
Амплитуда | 1 мВп-п ~ 10 Вп-п (50 Ом) 2 мВп-п ~ 20 Вп-п (высокий импеданс) |
Точность установки (1 кГц, синус) | 1% ± 2 мВ |
Смещение (AC+DC) | -5 Вп-п ~ 5 Вп-п (50 Ом) (AC+DC) -10 Вп-п ~ 10 Вп-п (высокий импеданс) (AC+DC) |
Точность установки смещения | установка смещения ± 1% ± установка амплитуды 0,5% ± 2 мВ |
Разрешение по амплитуде | 1 мВ |
Неравномерность амплитудной характеристики | < 100 кГц 0.1 дБ 100 кГц ~ 10 МГц 0.2 дБ |
Частотные характеристики | |
Синусоидальный сигнал | |
Диапазон частот | 1 мкГц - 5 МГц |
Разрешение | 1 мкГц |
Гармонические искажения (CHA) | -55 дБн (DC 20 кГц) -50 дБн (DC 20 кГц ~ 1 Мгц) -40 дБн (DC 1 Мгц ~ 10 Мгц) |
Общие гармонические искажения (типичные) | 1 Вп-п <0,2% (DC ~ 20 кГц) |
Прямоугольный сигнал / импульсный сигнал | |
Диапазон частот | 1 мкГц - 5 МГц |
Разрешение | 1 мкГц |
Время нарастания / спада | < 24 нс (1 кГц, 1 Вп-п) |
Выброс | < 2 % |
Рабочий цикл | 0,01% ~ 99,99% |
Минимальная длительность импульса | ≥ 80 нс |
Джиттер (типичный) | 100 ppm + 1 нс |
Пилообразный сигнал/наклон | |
Диапазон частот | 1 мкГц - 400 кГц |
Разрешение | 1 мкГц |
Нелинейность | 1% + 2 мВ (1 кГц, 1 Вп-п, 50% симметрия) |
Симмметрия | 0 ~ 100% |
Минимальное время фронта | ≥ 400 нс |
Специальная форма | |
Диапазон частот | 1 мкГц - 1 МГц |
Форма | AbsSine, AmpALT, AttALT, Gaussian Monopulse, GaussPulse, SineVer, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, exponential rise, exponential decline, Lorentz, D-Lorentz, 16 пользовательских форм |
AM Модуляция (AM) | |
Несущая | синус, прямоугольный, пилообразный, произвольной формы |
Источник | внутренний / внешний |
Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
Частота модуляции | 2 мГц ~ 50 кГц |
Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (FM) | |
Несущая | синус, прямоугольный, пилообразный, произвольной формы |
Источник | внутренний / внешний |
Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
Частота модуляции | 2 мГц ~ 50 кГц |
Смещение частоты | 2.5 МГц (максимальная) |
ФМ Модуляция (PM) | |
Несущая | синус, прямоугольный, пилообразный, произвольной формы |
Источник | внутренний / внешний |
Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
Частота модуляции | 2 мГц ~ 50 кГц |
Девиация | 0 ~ 360° |
Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
Несущая | синус, прямоугольный (1 мкГц - 1 МГц), пила, произвольной формы |
Источник | внутренний / внешний |
Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
Частота модуляции | 100 кГц ~ 2 МГц |
ШИМ модуляция | |
Несущая | импульсный |
Частота модуляции | 20 кГц ~ 2 МГц |
Источник | внутренний / внешний |
Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
Девиация | 0%~49,99% длительности импульса |
Режим свипирования (качания) | |
Форма | синус, прямоугольный, пила |
Закон | линейный, логарифмический |
Время свипирования | от 1 мс до 500 с ± 0,1% |
Источник запуска | ручной, внешний, внутренний |
Частотомер | |
Уровень запуска | TTL |
Диапазон частот | 1 Гц ~ 100 МГц |
Разрешение по частоте | 6 разрядов/с |
Тип связи | DC |
Общие характеристики | |
Дисплей | 4.3 дюйма TFT, LCD, 480×272 |
Язык | английский, китайский |
Питание | 100~240 В АСскз, 45~440 Гц, CATII |
Интерфейс | USB устройство |
Габариты | 265 мм х 110 мм х 320 мм |
Вес | 3,1 кг |

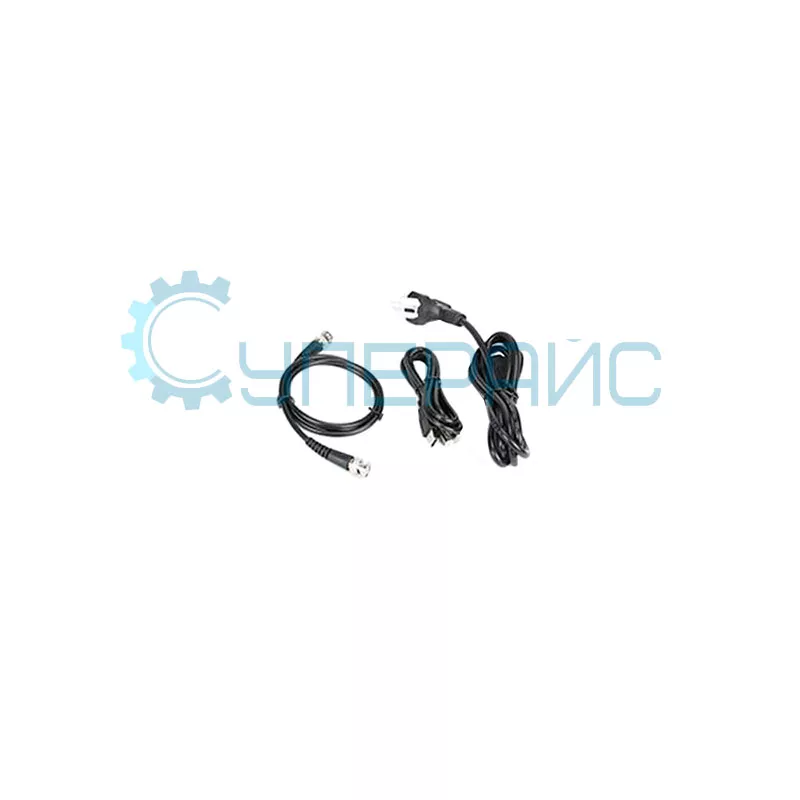

Комплектация | генератор сигналов произвольной формы UNI-T UTG1005A – 1 шт |
кабель питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт инструкция по эксплуатации – 1 шт |
Статьи и инструкции:
Скачать инструкцию для генератора сигналов UNI-T UTG1005A (3 МБ, pdf) (русский)
Скачать инструкцию для генератора сигналов UNI-T UTG1005A (1 МБ, pdf) (англ.)
Программное обеспечение:
Скачать программное обеспечение для настольного генератора сигналов UNI-T UTG1005A (12 МБ, RAR)
UNI-T UTG1005A
Модель UNI-T UTG 1005A – это генератор сигналов произвольных и стандартных форм. Устройство довольно производительное, предназначено для работы в частотном диапазоне от 1 мкГц до 5 МГц. Техническая способность АЦП составляет 125 МВыб/сек.
Может быть использовано в профессиональных целях электротехническими лабораториями, ремонтными мастерскими или научными бюро. Подойдет для эксплуатации в домашних условиях или в учебных целях. С помощью прибора можно выполнять следующие действия:
- разработку и проектирование новых электронных устройств;
- диагностику и ремонт цифрового, радио- и телекоммуникационного оборудования;
- проверку полупроводниковых элементов;
- настройку усилительных контуров и многое другое.
Технические особенности
Для генерации сигнальной последовательности используется технология DDS. За счет этого гарантируется высокая точность и стабильность сигнала. Вертикальное разрешение в 14 бит позволяет высокоточно отображать амплитуду формируемой функции.
Набор возможностей прибора включается в себя все основные типы модуляции (AM, FM, PM, ASK, FSK, PSK, PWM). Генератор обладает встроенным интерфейсом для подключения к компьютеру. Всё управление и настройка конфигурации устройства может выполняться удаленно с помощью специального программного обеспечения.
