Генератор сигналов специальной формы UNI-T UTG1010A
ВНИМАНИЕ! Производство генератора сигналов специальной формы UNI-T UTG1010A ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов произвольной формы UNI-T UTG1005A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG1010A
| Характеристики генератора сигналов | |
| Количество каналов | 1 |
| Максимальная полоса пропускания | 10 МГц |
| Частота дискретизации | 125 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Форма сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, 16 типов произвольной формы |
| Режим свипирования | линейный / логарифмический, внешний |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Характеристики выхода | |
| Выходной импеданс | 500 Ом (высокий импеданс) |
| Амплитуда | 1 мВп-п ~ 10 Вп-п (50 Ом) 2 мВп-п ~ 20 Вп-п (высокий импеданс) |
| Точность установки (1 кГц, синус) | 1% ± 2 мВ |
| Смещение (AC+DC) | -5 Вп-п ~ 5 Вп-п (50 Ом) (AC+DC) -10 Вп-п ~ 10 Вп-п (высокий импеданс) (AC+DC) |
| Точность установки смещения | установка смещения ± 1% ± установка амплитуды 0,5% ± 2 мВ |
| Разрешение по амплитуде | 1 мВ |
| Неравномерность амплитудной характеристики | < 100 кГц 0.1 дБ 100 кГц ~ 10 МГц 0.2 дБ |
| Частотные характеристики | |
| Синусоидальный сигнал | |
| Диапазон частот | 1 мкГц - 10 МГц |
| Разрешение | 1 мкГц |
| Гармонические искажения (CHA) | -55 дБн (DC 20 кГц) -50 дБн (DC 20 кГц ~ 1 Мгц) -40 дБн (DC 1 Мгц ~ 10 Мгц) |
| Общие гармонические искажения (типичные) | 1 Вп-п <0,2% (DC ~ 20 кГц) |
| Прямоугольный сигнал / импульсный сигнал | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Время нарастания / спада | < 24 нс (1 кГц, 1 Вп-п) |
| Выброс | < 2 % |
| Рабочий цикл | 0,01% ~ 99,99% |
| Минимальная длительность импульса | ≥ 80 нс |
| Джиттер (типичный) | 100 ppm + 1 нс |
| Пилообразный сигнал/наклон | |
| Диапазон частот | 1 мкГц - 400 кГц |
| Разрешение | 1 мкГц |
| Нелинейность | 1% + 2 мВ (1 кГц, 1 Вп-п, 50% симметрия) |
| Симмметрия | 0 ~ 100% |
| Минимальное время фронта | ≥ 400 нс |
| Специальная форма | |
| Диапазон частот | 1 мкГц - 2 МГц |
| Форма | AbsSine, AmpALT, AttALT, Gaussian Monopulse, GaussPulse, SineVer, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, exponential rise, exponential decline, Lorentz, D-Lorentz, 16 пользовательских форм |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Смещение частоты | 5 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный (1 мкГц - 1 МГц), пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 100 кГц ~ 2 МГц |
| ШИМ модуляция | |
| Несущая | импульсный |
| Частота модуляции | 20 кГц ~ 2 МГц |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Девиация | 0%~49,99% длительности импульса |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила |
| Закон | линейный, логарифмический |
| Время свипирования | от 1 мс до 500 с ± 0,1% |
| Источник запуска | ручной, внешний, внутренний |
| Частотомер | |
| Уровень запуска | TTL |
| Диапазон частот | 1 Гц ~ 100 МГц |
| Разрешение по частоте | 6 разрядов/с |
| Тип связи | DC |
| Общие характеристики | |
| Дисплей | 4.3 дюйма TFT, LCD, 480×272 |
| Язык | английский, китайский |
| Питание | 100~240 В АСскз, 45~440 Гц, CATII |
| Интерфейс | USB устройство |
| Габариты | 320 х 265 х 110 мм |
| Вес | 3,1 кг |
| Комплектация | генератор сигналов произвольной формы UNI-T UTG1010A – 1 шт |
| кабель питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт диск с программным обеспечением – 1 шт инструкция по эксплуатации – 1 шт | |
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |

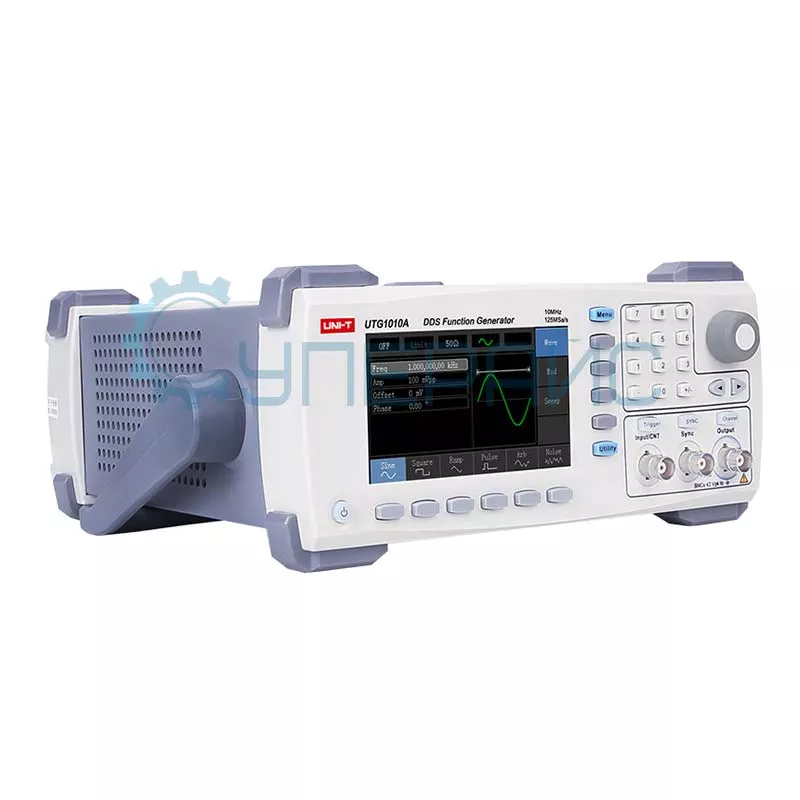

UNI-T UTG1010A представляет собой относительно недорогой одноканальный генератор сигналов с широким выбором типов модуляции и манипуляции сигналов. Частота дискретизации в реальном времени составляет 125 Мвыб/сек, что обеспечивает быстрый отклик устройства. За наглядную индикацию отвечает жидкокристаллический дисплей размером 4.3 дюйма и разрешением 480 на 272 пикселя.
Генератор поддерживает все стандартные формы сигналов, в числе которых синус, прямоугольный сигнал, пилообразный, импульсный, шум. Также в этом приборе есть встроенный генератор сигналов произвольной формы (16 типов). Генератор поддерживает практически все виды модуляции, в числе которых амплитудная, частотная, фазовая, широтно-импульсная. Также в устройстве реализован режим свипирования, то есть качания частоты – можно задать начальное значение частоты, конечное и период качания. Максимальная частота меандра - 5 Мегагерц.

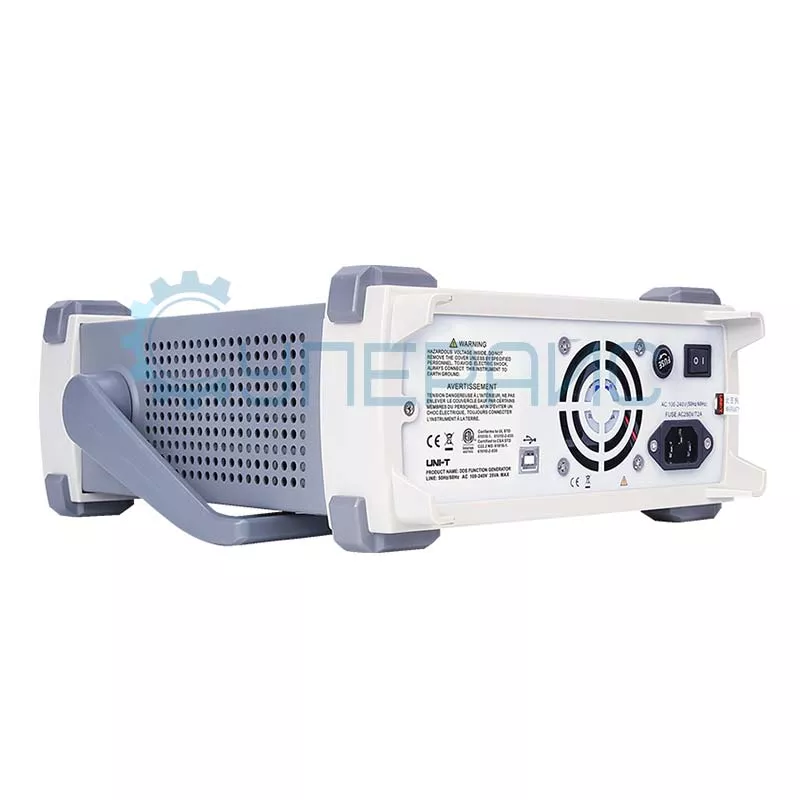

UTG1010A оснащен USB интерфейсом, обеспечивающим надежную связь с компьютером (соответствующий шнур и диск с драйверами в комплекте). Что касается габаритов, то представленный генератор сигналов произвольной формы можно назвать компактным прибором: при длина в 26.5 сантиметра его вес составляет всего 3.1 килограмма. Устройство питается от обычной российской электросети 220 Вольт.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
