Универсальный генератор сигналов Rigol DG811
0
39 187 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство универсального генератора сигналов Rigol DG811 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO5072P (2 канала, 70 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Rigol DG811
| Характеристики генератора сигналов | |||
| Количество каналов | 1 | ||
| Полоса пропускания | 10 МГц | ||
| Частота дискретизации | 125 МВыб/с | ||
| Диапазон частот | 1 мкГц - 10 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 2 Мб | ||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические, DC, двухтональные, произвольные | ||
| Произвольные формы сигналов | экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 10 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 5 МГц | ||
| Импульсный сигнал | 1 мкГц - 5 МГц | ||
| Пилообразный сигнал | 1 мкГц - 200 кГц | ||
| Гармонический сигнал | 1 мкГц - 5 МГц | ||
| PRBS | 2 Кбит/с - 10 Мбит/с | ||
| Двухтональный сигнал | 1 мкГц - 10 МГц | ||
| RS232 | диапазон скоростей: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||
| Произвольный сигнал | 1 мкГц - 5 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 1 ppm, 18°C - 28°C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение | DC - 10 МГц: -55 дБ 10 МГц - 20 МГц: -50 дБ 20 МГц - 35 МГц: -40 дБ | ||
| Полное гармоническое искажение | < 0.075% (10 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 9 нс | ||
| Выброс | ≤ 5% | ||
| Скважность | 0,01% - 99,99% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Импульс | 16 нс - 1000 кс | ||
| Ширина импульса | ≥ 8 нс | ||
| Период фронта | 9 нс - 10 с | ||
| Выброс | < 5% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 10 МГц | ||
| Глубина памяти | 2 Мб | ||
| Минимальное время нарастания/спада | ≥ 8 нс | ||
| Выброс | ≤ 5% | ||
| Выходной сигнал | |||
| Амплитуда | ≤ 10 МГц: 1 мВ - 10 В ≤ 30 МГц: 1 мВ - 5 В ≤ 35 МГц: 1 мВ - 2.5 В | ||
| Точность | ± 1% + 5 мВ | ||
| Импеданс | 50 Ом | ||
| Защита от | короткого замыкания и перегрузки | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный, логарифмический, шаговый | ||
| Время развертки | 1 мс - 500 с | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная, DC, двухтональная, гармоническая | ||
| Несущая частота | 2 мГц - 10 МГц | ||
| Время цикла | 1 мкс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Глубина | 0 - 120% | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Отклонение фазы | 0° - 360° | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 60 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Функции измерений | частота, период, положительная/отрицательная ширина импульса, рабочий цикл | ||
| Диапазон входной частоты | 1 мкГц - 240 МГц | ||
| Период измерений | 4 нс - 1 кс | ||
| Разрешение по частоте | 7 бит/с | ||
| Общие характеристики | |||
| Дисплей | 4,3 дюйма TFT LCD, 480 х 272 | ||
| Интерфейс | USB | ||
| Питание | 100 - 240 В AC, 45 - 65 Гц | ||
| Потребляемая мощность | < 30 Вт | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты | 268 х 237,4 х 97 мм | ||
| Вес нетто | 1750 г | ||
| Комплектация | генератор сигналов Rigol DG811 - 1 шт | ||
| | кабель питания - 1 шт инструкция по эксплуатации - 1 шт | ||
Генератор сигналов Rigol DG811
Одноканальный функциональный генератор с диапазоном частот до 10 МГц. Объединяет в себе несколько приборов в одном портативном и удобном устройстве. DG811 обладает глубиной памяти 2 Мб, которая может быть увеличена до 8 Мб с помощью специального программного обеспечения. Помимо стандартного генератора функций, включает в себя:
- генератор сигналов произвольной формы
- генератор шума
- генератор импульсов
- генератор гармоник
- аналого-цифровой модулятор
- частотомер

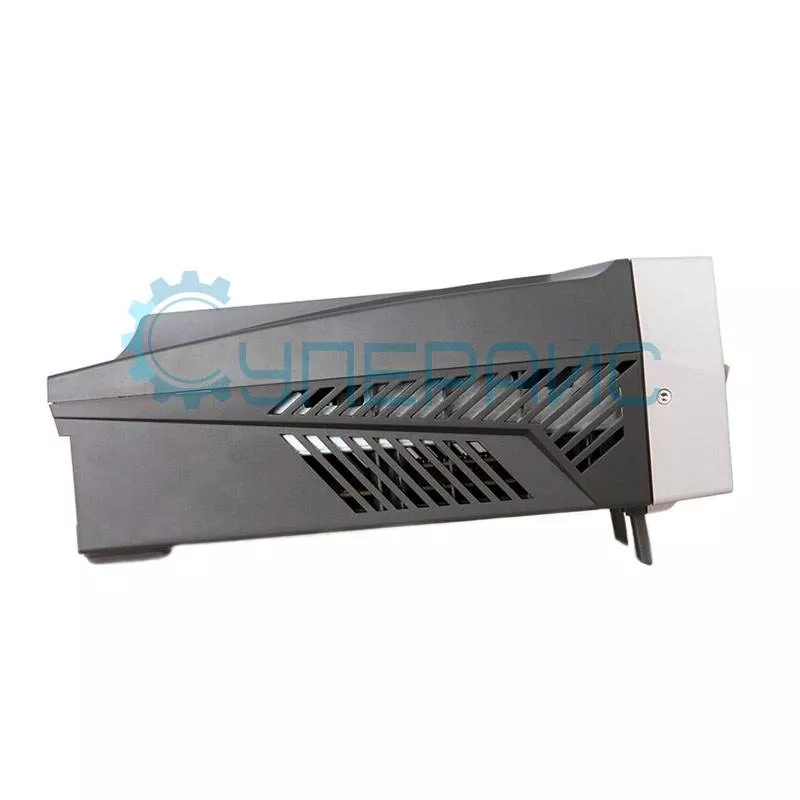

Прибор имеет защиту от короткого замыкания и перегрузки. Корпус выполнен по специальному дизайну с выходными отверстиями по бокам и в верхней части устройства, для обеспечения продолжительности работы и долговечности при высоких температурах. По своей производительности подходит для работы в сфере образования для исследований, разработки и других работ.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
