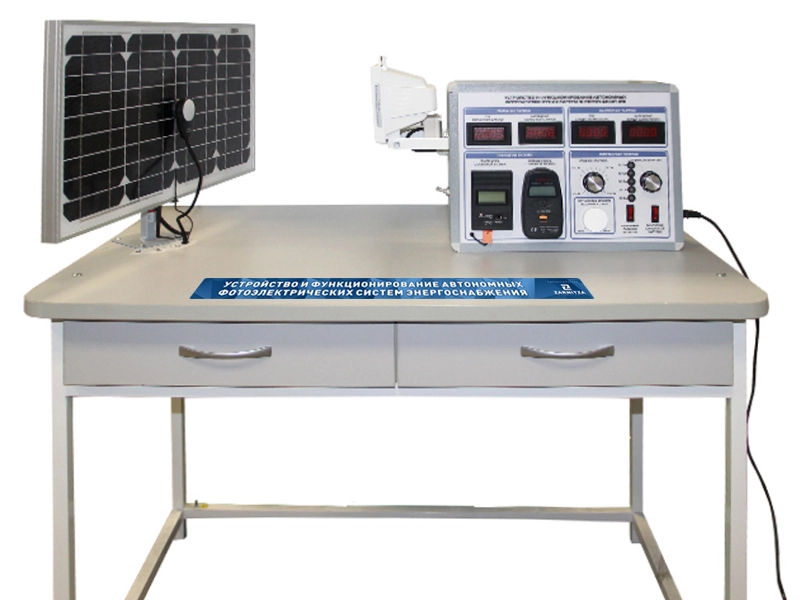

Комплект учебно-лабораторного оборудования "Устройство и функционирование автономных фотоэлектрических систем энергоснабжения"
Оборудование конструктивно представляет собой стенд настольного исполнения и позволяет: управлять скоростью воздушного потока и измерять его; изменять уровень освещенности рабочей площади солнечной панели и измерять его; измерять температуру как воздушного потока, так и солнечной панели; измерять вырабатываемое напряжение и получать значения токов при различных типах нагрузок.
Базовая комплектация:
Солнечная панель на подставке | 1 |
Лабораторный модуль | 1 |
Аккумулятор | 1 |
Лабораторный стол | 1 |
Прибор измерения температуры солнечной батареи | 1 |
Прибор измерения освещенности солнечной батареи | 1 |
Запасная галогенная лампа | 1 |
Комплект соединительных проводов и кабелей | 1 |
Предназначен для проведения лабораторно-практических работ по изучению принципов действия, устройства и основных характеристик солнечных батарей, принципов построения и режимов функционирования автономных фотоэлектрических систем энергоснабжения. Позволяет исследовать характеристики солнечной батареи, получить зависимость выходного напряжения солнечной батареи от температуры, рассмотреть зависимость выходного напряжения солнечной батареи от угла поворота солнечных батарей к источнику света, изучить основные режимы работы солнечной фотоэлектрической системы электроснабжения в зависимости от интенсивности падающего излучения и мощности нагрузки.
Комплектация
- Комплект учебно-лабораторного оборудования "Устройство и функционирование автономных фотоэлектрических систем энергоснабжения".
- Лабораторный стол.
- Комплект соединительных проводов и кабелей.
- Запасная галогенная лампа.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по проведению лабораторных работ.
Состав
- Солнечная панель на подставке.
- Аккумулятор.
- Контроллер заряда.
- Регулируемый источник света.
- Индикатор тока и напряжения солнечной батареи.
- Индикатор тока и напряжения аккумуляторной батареи.
- Прибор измерения температуры солнечной батареи.
- Прибор измерения освещенности солнечной батареи.
- Блок нагрузок.
Учебно-методическое пособие по проведению лабораторных работ
- Исследование характеристик солнечной батареи при разных значениях сопротивления нагрузки и освещенности.
- Исследование зависимости выходного напряжения солнечной батареи от температуры при разных значениях сопротивления нагрузки.
- Исследование зависимости выходного напряжения солнечной батареи от угла поворота солнечных батарей к источнику света при разных значениях сопротивления нагрузки.
- Исследование основных режимов работы солнечной фотоэлектрической системы электроснабжения в зависимости от интенсивности падающего излучения и мощности нагрузки.
