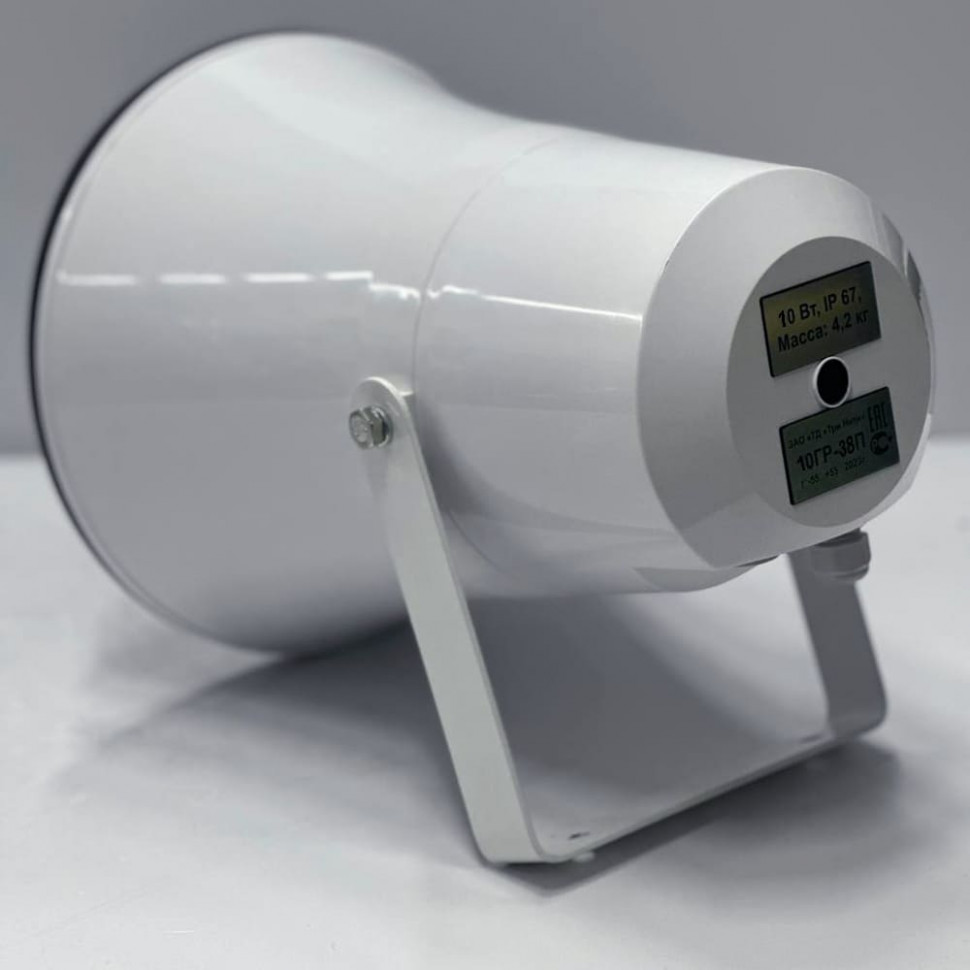

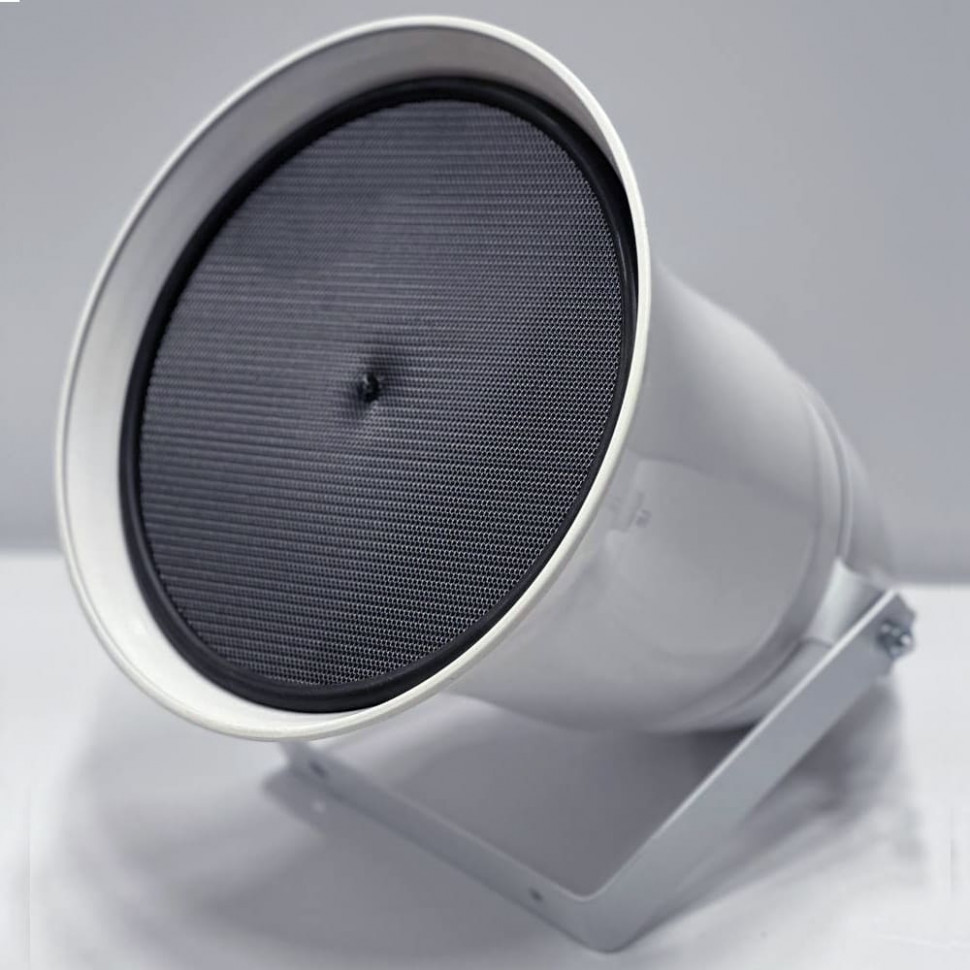

Громкоговоритель пылезащищенный 10ГР-38П 240В

1. НАЗНАЧЕНИЕ ГРОМКОГОВОРИТЕЛЯ

Громкоговоритель рупорный пылезащищенный 10ГР-38П 240 В ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) предназначен для использования в качестве источника звука при озвучивании открытых пространств в условиях повышенного шума (городские улицы, перроны вокзалов и т.п.).

Данный уличный громкоговоритель идеально подходит для наружного применения в системе звукового оповещения и трансляции. Громкоговоритель может эксплуатироваться в условиях предельных рабочих температур от –50°С до +55°С и влажности 95±3% при температуре +25°С.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1. Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа. 2.2. Громкоговоритель рупорный пылезащищенный соответствует ГОСТ Р 53033-2008, ГОСТ Р 53325-2012 и ТР ТС (ЕАС) 004/2011 и 020/2011. 2.3. Степень защиты оболочки: IР67 по ГОСТ 14254-96. 2.4. Климатическое исполнение: УХЛ1 по ГОСТ 15150-69. 2.5. Масса громкоговорителя: 5,2 кг. 2.6. Драгоценные металлы в рупорном громкоговорителе отсутствуют.

Содержание цветных металлов:

• латунь Л63 - 0,01026 кг.
• бронза БРОФ6,5 - 0,00017 кг.

3. КОМПЛЕКТНОСТЬ

В состав комплекта входит:

1. громкоговоритель рупорный 10ГР-38П 240 В - 1 шт
2. паспорт - 1 шт.
3. упаковка - 1шт.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

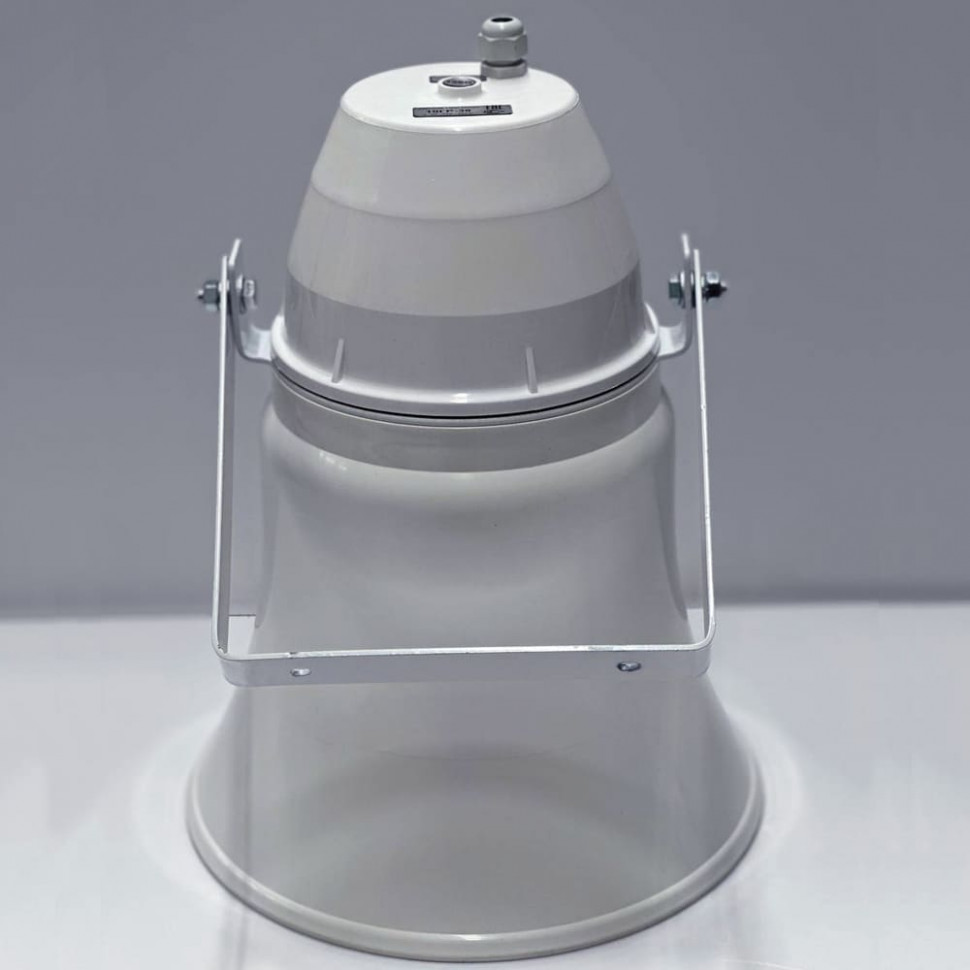

4.1. Громкоговоритель рупорный пылезащищенный 10ГР-38П 240 В состоит из головки, согласующего трансформатора, рупора и кожуха. Головка и трансформатор находятся внутри кожуха. 4.2. Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для чего он снабжен поворотным устройством, состоящим из скоб. Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе приведены на Рис. 1. 4.3. Принцип работы громкоговорителя состоит в преобразовании электрической энергии в акустическую. 4.4. Громкоговоритель выпускается для подключения к сети проводного вещания с номинальным напряжением 100B/120В. При подведению к громкоговорителю напряжения 30 В необходимо: · отключить громкоговоритель от сети; · отвернуть винт крепления кожуха и снять кожух; · на трансформаторе провод, запаянный на контакт с надписью 100/120, отпаять и припаять к контакту 30 соответственно для напряжения 30В; · установить кожух на место и закрепить винтом. Принципиальная электрическая схема громкоговорителя представлена на Рис 2.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении. Необходимый наклон громкоговорителя производится на месте установки электромонтажной организацией. Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более – 90°, вверх не более – 20° (Рис. 3). 5.2. Полярность громкоговорителя отмечена краской на одном из выводов. При монтаже в одном помещении или на одной площадке двух или более громкоговорителей необходимо соблюдать полярность их включения.

6. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

6.1. Громкоговорители рупорные 10ГР-38П 240 В должны храниться в упакованном виде в закрытых, сухих, проветриваемых помещениях при температуре окружающего воздуха от +5 до +40°С, относительной влажностью воздуха до 80%, при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей. 6.2. Допускается перевозить громкоговорители в упакованном виде любым видом транспорта (транспортирование на самолетах допускается только в отапливаемых отсеках). При перевозке должны быть приняты меры по предохранению громкоговорителя от атмосферных осадков и механических повреждений.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Громкоговоритель рупорный 10ГР-38П 240В соответствует техническим условиям ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) и признан годным для эксплуатации.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель гарантирует соответствие громкоговорителя рупорного 10ГР-38П 240В требованиям технических условий ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) при соблюдении потребителем условий транспортирования, хранения и эксплуатации. 8.2. Гарантийный срок хранения громкоговорителя – 2 года со дня изготовления. 8.3. Гарантийный срок эксплуатации громкоговорителя – 1 год со дня получения потребителем в пределах гарантийного срока хранения. 8.4. Изготовитель обязуется в течение гарантийного срока безвозмездно ремонтировать или заменять вышедшие из строя громкоговорители при соблюдении потребителем условий транспортирования, эксплуатации и хранения.

Тип оборудования

Стационарный

Тип изделия

Громкоговоритель

Номинальное входное звуковое напряжение, В

240/120/100

Номинальное электрическое сопротивление, Ом

4400/1400/1000

Предельная шумовая мощность

10 Вт

Эффективный рабочий диапазон частот, ограниченный полем допусков +6дБ/-14дБ от уровня среднего звукового давления в полосе частот 800-3150 Гц

350 Гц

Уровень характеристической чувствительности в октавной полосе частот 800-3150 Гц

не менее 109 Дб

Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении

от 630 до 1000 Гц - 15%, от 1000 до 3000 Гц - 10%, свыше 3000 Гц - 7%
