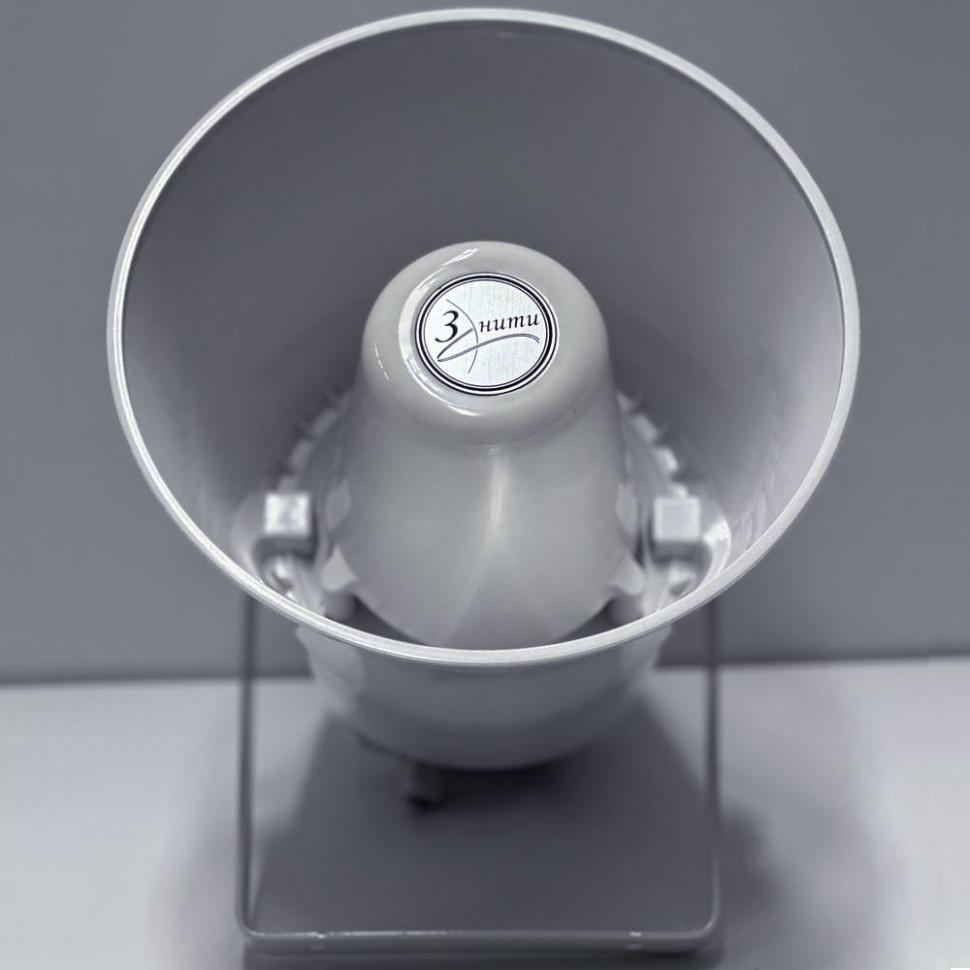

Громкоговоритель рупорный 12ГР-41

1. НАЗНАЧЕНИЕ ГРОМКОГОВОРИТЕЛЯ

Громкоговоритель рупорный 12ГР-41 ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) предназначен для использования в качестве источника звука при озвучивании открытых пространств в условиях повышенного шума (городские улицы, перроны вокзалов и т.п.). Данный уличный громкоговоритель идеально подходит для наружного применения в системе звукового оповещения и трансляции. Громкоговоритель может эксплуатироваться в условиях предельных рабочих температур от –50°С до +55°С и влажности 95±3% при температуре +25°С.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1. Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа. 2.2. Громкоговоритель рупорный соответствует ГОСТ Р 53033-2008, ГОСТ Р 53325-2012 и ТР ТС (ЕАС) 004/2011 и 020/2011. 2.3. Степень защиты оболочки – IР65 по ГОСТ 14254-96. 2.4. Климатическое исполнение УХЛ1 по ГОСТ 15150-69. 2.5. Масса громкоговорителя – 2,1 кг. 2.6. Драгоценные металлы в рупорном громкоговорителе отсутствуют.

Содержание цветных металлов:

1. алюминий и его сплавы - 0,97000 кг
2. бронза БРОФ6,5 - 0,00034 кг
3. олово - 0,00200 кг
4. медь - 0,05800 кг

3. КОМПЛЕКТНОСТЬ

В состав комплекта входит:

1. громкоговоритель рупорный 12ГР-41 - 1 шт.
2. паспорт - 1 шт.
3. упаковка - 1 шт. на 1 изделие

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Громкоговоритель рупорный 12ГР-41 состоит из головки, согласующего трансформатора, рупора и кожуха. Головка и трансформатор находятся внутри кожуха. 4.2. Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для этого он снабжен поворотным устройством. Габаритный чертеж громкоговорителя и размеры отверстий крепления приведены на Рис. 1. 4.3. Принцип работы громкоговорителя состоит в преобразовании электрических сигналов в акустические и излучения их в окружающее пространство. Состоит из одной или нескольких излучающих головок, которые собственно и являются источниками звука, а также акустического оформления, необходимого для более эффективного излучения звука в заданной полосе частот. 4.4. Громкоговоритель предназначен для подключения к сети проводного вещания с номинальным напряжением 100В/120В. Для подключения громкоговорителя к сети с напряжением 30 В необходимо:

1. отключить громкоговоритель от сети;
2. отвернуть винт крепления кожуха и снять кожух;
3. на трансформаторе провод, запаянный на контакт с надписью «100»/«120», отпаять и припаять к контакту «30» соответственно для включения громкоговорителя на 30 В;
4. установить кожух на место и закрепить винтом.

Принципиальная электрическая схема громкоговорителя представлена на Рис 2.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении. Необходимые углы наклона громкоговорителя определяются на месте установки электромонтажной организацией. Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более 90°, вверх не более 20° (Рис. 3). 5.2. Полярность контактов громкоговорителя отмечена краской или цветом одного из выводов. При монтаже в одном помещении или на одной площадке двух или более громкоговорителей необходимо соблюдать полярность их подключения. 5.3. Во избежание перегрузки усилителей в трансляционную сеть должен быть включен фильтр верхних частот с частотой среза не ниже 350 Гц.

6. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

6.1. Громкоговорители рупорные 12ГР-41 должны храниться в упакованном виде в закрытых, сухих, проветриваемых помещениях при температуре окружающего воздуха от +5 до +40°С, относительной влажностью воздуха до 80%, при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей. 6.2. Допускается транспортировать громкоговорители в упакованном виде любым видом транспорта (транспортировка на самолетах допускается только в отапливаемых отсеках). При транспортировании должны быть приняты меры по предохранению громкоговорителя от атмосферных осадков и механических повреждений.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Громкоговоритель рупорный 12ГР-41 соответствует техническим условиям ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) и признан годным для эксплуатации.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель гарантирует соответствие громкоговорителя рупорного 12ГР-41 требованиям технических условий ТУ 26.40.42-001-82318468-2023 (ГОСТ Р 53033-2008) при соблюдении потребителем условий транспортирования, хранения и эксплуатации. 8.2. Гарантийный срок хранения громкоговорителя – 2 года со дня изготовления. 8.3. Гарантийный срок эксплуатации громкоговорителя – 1 год со дня получения потребителем в пределах гарантийного срока хранения. 8.4. Изготовитель обязуется в течение гарантийного срока безвозмездно ремонтировать или заменять вышедшие из строя громкоговорители при соблюдении потребителем условий транспортирования, эксплуатации и хранения.

Тип оборудования

Стационарный

Тип изделия

Громкоговоритель

Номинальное входное звуковое напряжение, В

120/100/30

Номинальное электрическое сопротивление, Ом

1200/1000/75

Предельная шумовая мощность

12 Вт

Эффективный рабочий диапазон частот, ограниченный полем допусков +6дБ/-14дБ от уровня среднего звукового давления в полосе частот 800-3150 Гц

415 Гц

Уровень характеристической чувствительности в октавной полосе частот 800-3150 Гц

не менее 103 дБ

Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении

от 630 до 1000 Гц - 15%, от 1000 до 3000 Гц - 10%, свыше 3000 Гц - 7%
