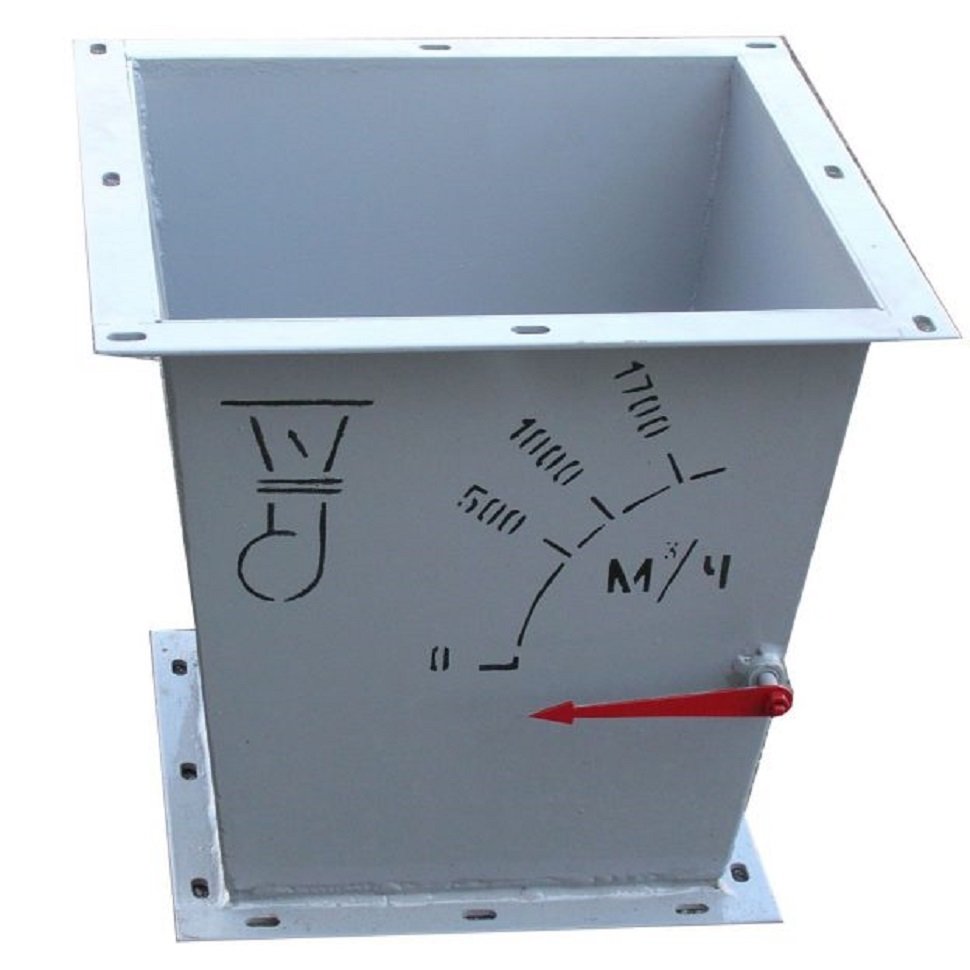

Клапан-расходомер КРО-1
Особенности КРО-1
Клапаны расходомеры-отсекатели КРО-1 предназначены для точного определения расхода воздуха во время работы электроручного вентилятора ЭРВ 600/300 и для закрытия проема напорного патрубка вентилятора в момент его остановки или уменьшении производительности.
Устройство и принцип работы:
Клапан расходомер-отсекатель КРО-1 состоит из корпуса 1 с диффузором и рабочим механизмом, закрепленнымина стальном фланце (см. рис. 1).
В рабочий механизм клапана расходомера-отсекателя КРО -1 входят две створки 2 и 3, одна из которых соединена неподвижно с осью, проходящей через центр поперечного сечения корпуса, а вторая свободно вращается вокруг оси.
Ось – В то же время выполняет функции указателя расхода воздуха 7 –размещается в выточках фланца на втулках. Для надежного прилегания створок к корпусу клапана расходомера-отсекателя КРО-1 во фланце по всей внутренней части делается расточка, что дает возможность отсечь перетекание воздуха через корпус выключенного вентилятора.
В начале работы приточной системы вентиляции, под воздействием давления воздушного потока, створки совершают плавное открывание, в этот момент ось-указатель расхода воздуха 7 указывает производительность вентилятора, которая показывается по шкале 6, вне зависимости от типа привода, ручного или электрического.
В случае остановки движения воздуха, створки под действием противовесов быстро опускаются и перекрывают проем корпуса клапана расходомера-отсекателя КРО-1. Противовесы 4 и 5 создают плавность открытия рабочей части при движении воздуха, а также помогают моментально перекрыть проем клапана расходомера-отсекателя КРО-1 после выключения вентилятора ЭРВ 600/300.
Для получения оптимальных аэродинамических характеристик, створки клапана расходомера-отсекателя КРО-1 устанавливаются и фиксируются ограничителем хода створок 8, под углом 8-10° относительно вертикальной оси.
Обозначения на чертеже:
- Корпус
- Подвижная часть заслонки
- Неподвижная часть заслонки (по отношению к оси)
- Противовес заслонки
- Противовес оси
- Шкала
- Указатель расхода воздуха
- Ограничитель хода створок
- Резиновое уплотнение
Технические характеристики КРО-1
Технические свойства и габаритные размеры клапана расходомера-отсекателя КРО-1 :
Параметр |
Значение |
Габаритные размеры, мм: длина ширина высота |
290 290 290 |
Максимальный расход воздуха, м3/час |
600 |
| Внутренние размеры входного патрубка,LxL, мм | 100 |
| Присоединение к воздуховоду | Фланцевое |
| Рабочая среда | Воздух вентиляционных систем |
| Масса, кг | 2,2 |
Упаковка:
Клапаны расходомеры-отсекатели КРО-1 укладываются и укрепляются на деревянные поддоны, таким образом, чтобы полностью обеспечить защиту изделий от повреждений и деформаций.
Весь пакет прилагающийся документации (паспорт, техническое описание и руководство по эксплуатации, копии сертификатов соответствия и т.д.).
В комплект поставки входит:
- клапан расходомер-отсекатель КРО-1;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
У нас вы можете купить клапан-расходомер КРО-1 по доступной цене с доставкой по всей России. Оставляйте заявку через сайт или по телефону .
