Клапан-расходомер КРО-3
Клапаны-расходомеры отсекатели КРО-3
Клапан расходомер-отсекатель КРО-3
Клапаны расходомеры-отсекатели КРО- предназначены:
- для точного определения расхода воздуха во время работы электроручного вентилятора ЭРВ-72-3;
- для закрытия проема напорного патрубка вентилятора в момент его остановки или уменьшении производительности.
Клапан расходомер-отсекатель КРО-3 состоит двух основных частей (см. рис. 1).
- Прямоугольный корпус 1 клапана расходомера-отсекателя КРО-3 - конструкция конической формы.
- Заслонка 2, расположенная на горизонтальной оси. Эта заслонка под давлением воздуха, подаваемого вентилятором, делает поворот вместе с осью. На оси заслонки установлена стрелка 3, показывающая расход воздуха по шкале 4 (см. рис. 2). Шкала отображается на внешней стороне корпуса клапана расходомера-отсекателя КРО-3. По завершении работы вентилятора ЭРВ-72-3 заслонка занимает горизонтальное положение, закрывая проем выходного патрубка вентилятора, отсекая вентилятор от вентиляционной сети.
- Знак установки клапана 5 указывает, как нужно установить клапан расходомер-отсекатель КРО-3 по отношению к выхлопному отверстию вентилятора.

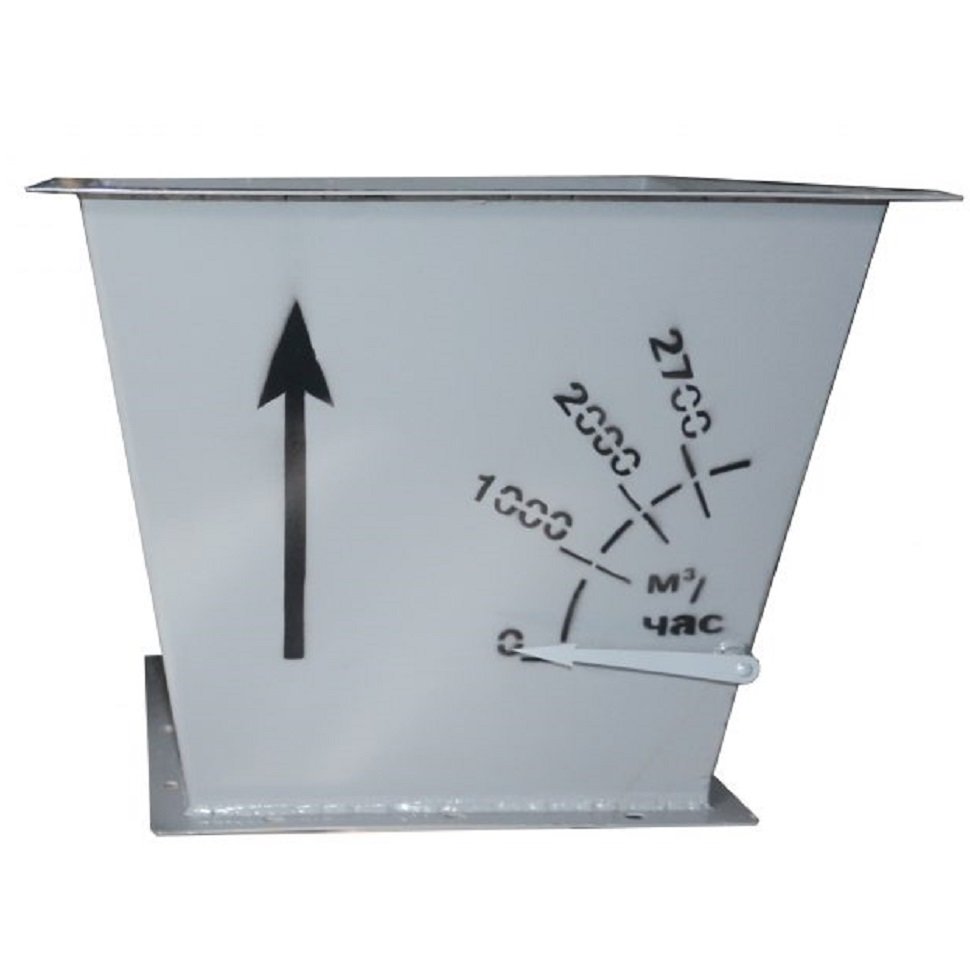

Рисунок 1 – Клапан расходомер-отсекатель КРО-3.
Обозначения на чертеже:
1 – Корпус
2 – Заслонка
3 – Стрелка
4 –Шкала
5 – Знак установки клапана.

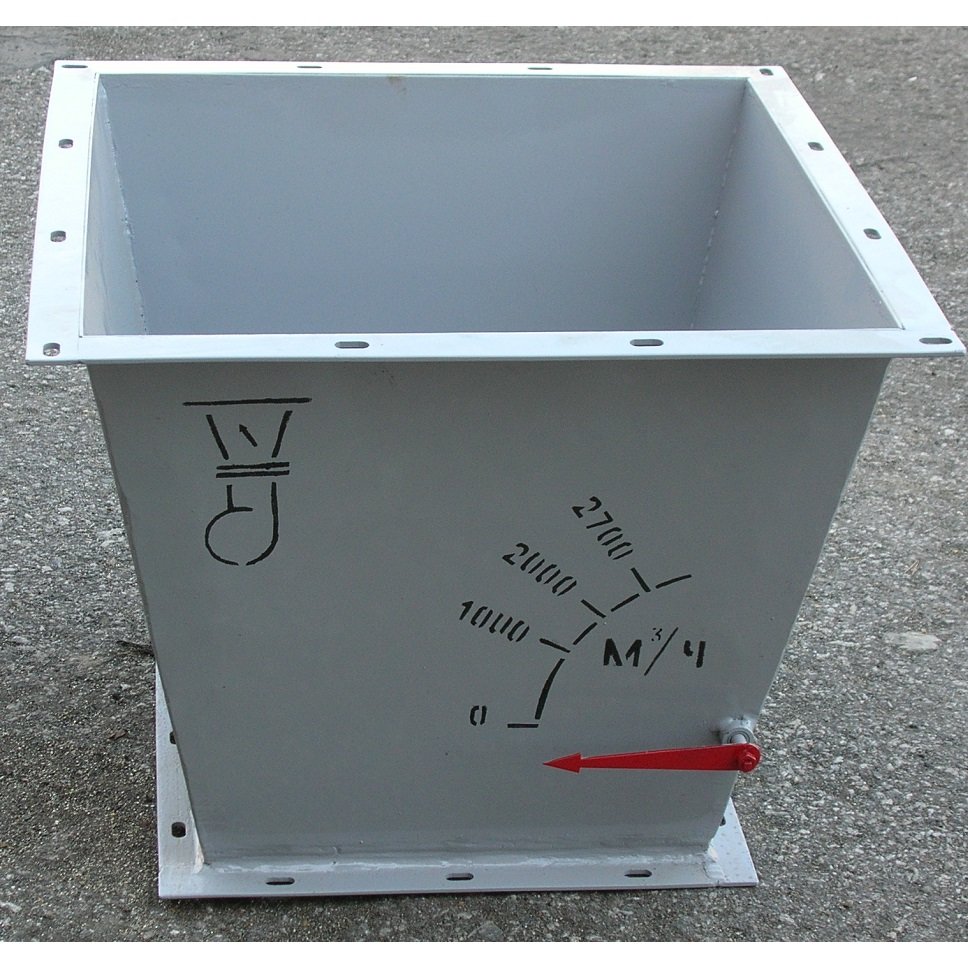

Рисунок 2 – Шкала клапана расходомера-отсекателя КРО-3
Технические свойства, размеры, и аэродинамические сопротивления клапанов расходомеров-отсекателей КРО-3 прописаны в таблицах 1 и 2.
Таблица 1 – Технические свойства и размеры клапанов расходомеров-отсекателей КРО-3
|
Параметр |
Значение |
|
Габаритные размеры, мм: длина ширина высота |
454 454 350 |
|
Максимальный расход воздуха, м3/час |
2700 |
|
Внутренние размеры входного патрубка, LxL, мм |
280х280 |
|
Присоединение к воздуховоду |
Фланцевое |
|
Рабочая среда |
Воздух вентиляционных систем |
|
Масса, кг |
11,6 |
Таблица 2 – Аэродинамические сопротивления клапанов расходомеров-отсекателей КРО-3
|
Расход воздуха, м3/ч |
1000 |
1500 |
1750 |
2000 |
2500 |
2700 |
|
Сопротивление, Па |
33,34 |
31,38 |
29,42 |
28,44 |
26,48 |
30,40 |
В комплект поставки входит:
- клапан расходомер-отсекатель КРО-3;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
В документации клапана расходомера-отсекателя КРО-3– паспорте, руководстве по эксплуатации и техническом описании – доводится информация о технических характеристиках изделия, правила и требования безопасной эксплуатации, гарантийный срок службы и контакты предприятия-изготовителя.
Каждый клапан расходомер-отсекатель КРО-3 имеет на корпусе фирменную заводскую шильду с маркировкой:
- наименование предприятия-изготовителя;
- обозначение клапана;
- заводской порядковый номер;
- дата выпуска;
- масса изделия.
Клапаны расходомеры-отсекатели КРО-3 укладываются и укрепляются на деревянные поддоны таким образом, чтобы полностью обеспечить защиту изделий от повреждений и деформаций.
Весь пакет прилагающийся документации (паспорт, техническое описание и руководство по эксплуатации, копии сертификатов соответствия и т.д.) сопровождает продукцию до места назначения.
